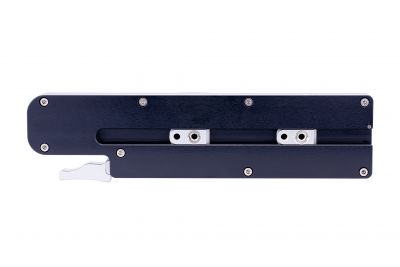

Chrosziel QuickLock Platte

Produktnummer: 401-150

Preise exkl. MwSt. zzgl. Versandkosten

Produktnummer: 401-150

DIE UNIVERSALPLATTE FÜR ALLE GÄNGIGEN KAMERAS MIT V-LOCK

FEATURES

Schnellverschlussplatte 401-150
Spielefreie Befestigung
Geräuscharme Fixierung
Für alle Kameras mit V-Mount

SPIELFREIE BEFESTIGUNG

Der Verschlussmechanismus der Chrosziel QuickLock Plate 401-150 besteht aus drei Teilen:

einem beweglichen Entriegelungsbolzen vorne
dem gabelförmigen Verriegelungsschieber in der Mitte
einem versenkbaren Sicherungsbolzen an der Rückseite

Um eine Kamera mit V-Mount-Adapterplatte auf der Schnellverschlussplatte zu befestigen, wird diese nur in die V-förmige Aussparung an der Vorderseite hineingeschoben und der Verriegelungshebel nach rechts eingerastet. Dabei geschieht Folgendes: Entriegelungsbolzen und Verriegelungsschieber bewegen sich nach vorne / links, der Sicherungsbolzen nach unten.

Im Vergleich zu herkömmlichen Quick Release Plates bzw. VCT Tripod Plates (jeweils ohne versenkbaren Sicherungsbolzen) liegt der Vorteil der Chrosziel Sicherungsmethode darin, dass der versenkbare Sicherungsbolzen den rückwärtigen Befestigungsmechanismus an der Unterseite der Kamera selbst dann noch spielfrei festklemmt, wenn dieser durch häufigen Gebrauch ausgeschlagen ist.

Für Cine-Kameras, die an der Unterseite lediglich mit Stativ-Schraubgewinden ausgestattet sind und auf einer Schnellverschlussplatte befestigt werden sollen, bietet sich eine Leichtstütze (z.B. 401-EVA1) als Ergänzung an. Sofern Rods am ENG-Setup benötigt werden, ist ebenfalls eine Leichtstütze (z.B. 401-50 für Sony) sinnvoll.

GERÄUSCHARME FIXIERUNG

Vorderer Entriegelungsbolzen und gabelförmiger Verriegelungsschieber sind auf einem gemeinsamen Schieber befestigt. Der versenkbare Sicherungsbolzen sitzt hingegen auf einem eigenen Führungsschlitten, der mit dem Schieber über zwei federgelagerte Verbindungshebel verbunden ist. Diese werden wiederum durch den Verriegelungshebel zusammengehalten und bewegt. Auf diese Weise bewegen sich die Bauteile des Verschlussmechanismus beim Öffnen und Schließen absolut synchron.

Da bei der Fertigung auf höchste Präzision geachtet wird, greifen die Baugruppen perfekt ineinander. Für die nötige Gleitfähigkeit sorgt hochviskoses Schmierfett. Zusammen mit den elastischen Federn ergibt sich so ein insgesamt geräuscharmer Verschlussmechanismus.

SCHNELLVERSCHLUSSPLATTE 401-130 IM VERGLEICH ZUR QUICKLOCK PLATE 401-150

Vergleich zur 401-130 Gewichtsoptimierung um insgesamt ca. 400 Gramm, durch:

Konturverschlankung des Oberteils
Wegfall der Aufnahme des Verschlusshebels
Änderung des Fertigungsdesigns in der unteren Baugruppe
Verschlusshebel aus hochfestem Aluminium

QuickLock Plate 401-150: geöffnet

Zum Schließen:

Hebel nach hinten / rechts schieben
Entriegelungsbolzen und Verriegelungsschieber bewegen sich nach vorne bzw. links
Sicherungsbolzen gleitet nach unten

QuickLock Plate 401-150: verriegelt

Zum Öffnen:

Hebel nach vorne bzw. links schieben
Hebel nach vorne hin ausklappen
Entriegelungsbolzen und Verriegelungsschieber bewegen sich nach hinten bzw. rechts
Sicherungsbolzen gleitet nach oben

_______________________________________

QuickLock Plate 401-130: geöffnet

Zum Schließen:

Hebel nach hinten / rechts schieben
Entriegelungsbolzen und Verriegelungsschieber bewegen sich nach vorne bzw. links
Sicherungsbolzen gleitet nach unten

QuickLock Plate 401-130: verriegelt

Zum Öffnen:

Hebel nach hinten bzw. rechts ziehen
Hebel festhalten und über die Arretierung in der Bodenplatte ziehen
Hebel nach vorne hin ausklappen
Entriegelungsbolzen und Verriegelungsschieber bewegen sich nach hinten bzw. rechts
Sicherungsbolzen gleitet nach oben
